Включение и выключение светильника из разных мест возможно с помощью проходных выключателей, у которых вместо привычных двух контактов — три, причем один подвижный. При нажатии на клавишу двигающийся контакт размыкает одну цепь и одновременно автоматически замыкает вторую. Если у обычного выключателя верхнее положение переключателя — включено, а нижнее — выключено, то у проходного аналога эти положения при каждом действии меняются местами.
Общее описание схемы расположения выключателей
Чаще всего для включения/отключения освещения в помещениях используется двухпозиционный стандартный выключатель, который располагается у входа. Это удобно в небольших домах и квартирах. Но в коттеджах, имеющих 2–3 этажа, такой способ управления светильниками считается непрактичным и неэкономичным. Поэтому производители наладили выпуск проходных выключателей, позволяющих отключать или включать свет из нескольких мест просторной квартиры или огромного загородного дома.
Плюсы проходного выключателя
- Удобство управления освещением — в одном месте включаем, в другом — отключаем. К примеру, по концам длинного коридора, на лестничных пролетах. Или в спальне, когда проходные переключатели монтируются около входной двери и вблизи кровати.
- Экономия электроэнергии. Управление освещением больших зон из нескольких мест, например, светильниками, расположенными по периметру дома, внутри просторных офисных или складских помещений, в проходных комнатах многоквартирных домов, поможет уменьшить затраты на оплату электричества.
- Снижение риска получения травм при управлении светом в длинных помещениях, имеющих сложную геометрию, заставленных мебелью или оборудованием.
Принцип действия
Фактически проходной выключатель благодаря наличию трех контактов не разрывает цепь, а переключает ток с одного проводника на другой. Но так как внешне он похож на привычную клавишную модель, за ним закрепился привычный термин — выключатель.
Схемы подключения
У обычного и проходного выключателей отличаются также и схемы подключения. Главное условие — использование проводов, кабелей с жилами, изоляция которых маркирована разными цветами. Работоспособность схемы зависит от правильного подсоединения концов проводящих жил. Конструкция исключает одновременное замыкание всех трех контактов.
Схема подключения из двух мест
Проходные одноклавишные выключатели также ставятся на фазу и применяются в паре. При таком варианте на лампочку идут два маркированных провода, а к обоим переключателям подводится кабель с тремя разноцветными жилами. Центральный подвижный общий контакт служит для подключения фазы на первом выключателе и выхода фазного провода со второго переключателя на лампочку. Две других жилы по цвету соединяются между собой через неподвижные контакты на обоих выключателях и являются перемычками между подвижным фазным контактом. По сути, в первый механизм заходит один провод (фаза), а выходят два. На втором переключателе наоборот: заходят два провода, выходит один (фаза).
Ноль на светильник подключается напрямую из распределительной коробки или щита управления. Скручивание оголенных жил одинакового цвета проводов или кабелей производится там же. При прокладке токопроводящих проводников нужно руководствоваться экономией кабелей и эстетичностью при скрытом способе. Поэтому выбор мест для размещения выключателей, разметка трасс для подключения — важный этап при монтаже систем освещения.
Схема подключения из трех и больше мест
Этот вариант более сложный, чем для двух выключателей. Во-первых, трехполюсные одноклавишные переключатели так же будут задействованы по краям цепи. А вот в середине потребуются двухклавишные, четырехконтактные перекрестные устройства. Их может быть от одного и больше, в зависимости от того, из скольких мест нужно будет управлять освещением. У промежуточных перекрестных переключателей два входа и два выхода. Но нужно помнить, что чем больше проходных выключателей используется, тем больше будет скруток в соединительной коробке. Чтобы избежать путаницы, нужно маркировать жилы у каждого выключателя отдельными обозначениями. Перекрестные изделия подключаются гибким 4-жильным кабелем.

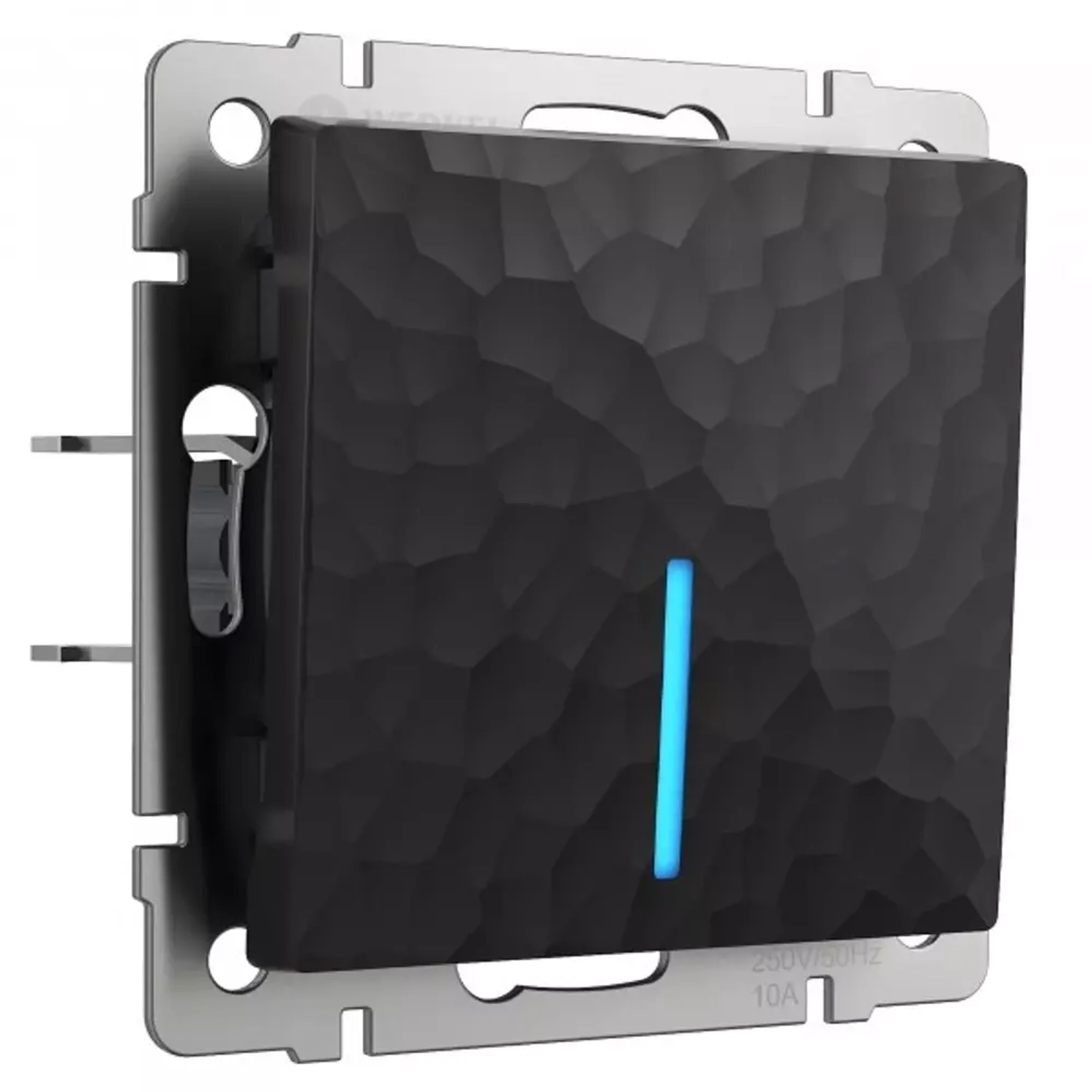

Проходные выключатели Werkel
Электроустановочные изделия Werkel популярны за счет простого и удобного монтажа. Этому способствует использование клипс Easy Click, с помощью которых крепятся механизмы и рамки всех серий. Для установки встроенного выключателя понадобятся:
- отвертка-индикатор для определения фазного провода;
- подрозетник (монтажная коробка);
- двухжильный провод для подключения светильника, трехжильный — для запитывания проходного выключателя.
Встраиваемые одно- или двухклавишные переключатели оснащаются LED-подсветкой, подключаются к однофазной бытовой сети напряжением 250 В, частотой 50 Гц. Номинальный ток — 10 А. Тусклое свечение светодиодов выделяет выключатель в темноте, помогая ориентироваться в доме, квартире и в других помещениях.
В проходных выключателях Werkel используется нажимной механизм, состоящий из стального суппорта и декоративных накладок. Изделие устанавливается в подрозетник, на виду остается только накладная рамка и внешняя лицевая панель. Надежные самозажимные контакты обеспечивают безопасную эксплуатацию, не нагреваясь даже при интенсивной нагрузке. Они подходят для подключения одно- и многопроволочных жил сечением 0,75–2,5 мм².
Чтобы с зажимами было удобно работать, нужно очистить концы проводов от изоляции примерно на 10 мм. Далее нажать кнопку зажима, вставить оголенную жилу и отпустить фиксатор. Благодаря пружинному замку обеспечивается плотный надежный контакт.
Накладки изготовлены из качественного поликарбоната, не теряющего своих свойств при высокой температуре.
Заключение
Использование проходных выключателей практично, удобно, экономически выгодно. Главное предназначение — управление освещением из разных мест. Кроме того, уменьшается потребление энергии, что является приятным бонусом. Трудности в подключении проходных выключателей их двух и трех мест, безусловно, есть, но при хорошей внимательности, аккуратности и минимальных навыках обращения с электротехническими изделиями можно выполнить монтаж самостоятельно. Главное, на что следует обратить внимание — точное соединение проводов. В этом поможет цвет изоляции токопроводящих жил, каждую из которых нужно вставить в определенный контакт, обозначенный латинской буквой.
