Перекрестный выключатель: предназначение, конструкция, схема подключения, установка

Перекрестный выключатель: предназначение, конструкция, схема подключения, установка

Создано электротехническое изделие для управления источниками света из трех и более точек. Это перекрестный выключатель, используемый в электрических схемах коммуникаций. Промежуточное устройство повышает комфорт и удобство в доме. Оно используется как дополнительный компонент к проходным выключателям. Чаще всего комбинацию из коммутаторов монтируют в длинных коридорах многоэтажных общежитий, офисов с большим количеством комнат. Устанавливают в конце коридора проходные коммутаторы, а около каждой двери — перекрестный переключатель. Выходя из любой комнаты, можно включить свет в коридоре, а выходя на лестничную площадку — выключить. Далее расскажем о конструкции, электрической схеме изделия, особенностях подключения различных вариантов.

Устройство перекрестного выключателя

Конструкция прибора инверсионного переключения фазных проводов не выглядит слишком сложной. Однако многоточечная схема подключения, присущая перекрестному переключателю, может вызвать трудности при установке. Поэтому логично изучить конструкцию устройства и схемы подключения.

Промежуточные выключатели используются в бытовых сетях, напряжение в которых не превышает 250 В. Стандартное исполнение переключателей рассчитано на установку в сухих теплых помещениях с классом защиты не ниже IP20. Перекрестные выключатели состоят из одной, двух и больше клавиш, каждая управляет парой подвижных контактов. Для подсоединения одноклавишной модели понадобятся два двухжильных кабеля.

Поскольку коммутационные приборы в сетях освещения всегда разрывают только фазу (на электрических схемах обозначается буквой L, цвет красный, а ноль — N, синий), монтаж перекрестных, проходных и обычных выключателей выполняется одинаково:

· При наружной электропроводке сначала на стене крепится диэлектрический (дерево, фанера) подрозетник с помощью дюбелей и шурупов, а на него саморезами прикручивается механизм подключения.

· При скрытой проводке контактная группа закрепляется в установочной коробке, вставляемой в подготовленное отверстие в стене, с помощью металлических распорных лапок.

Корпус наружного выключателя изготавливается из негорючего ударопрочного технического полимера, устойчивого к воздействию ультрафиолетового излучения.

Механизм подключения проводов перекрестных выключателей до 10 А оснащается быстрозажимными пружинными контактами. У электроустановочных изделий свыше 16 А используются винтовые зажимы. Для удобного подключения проводов (фазного и нулевого) гнезда клемм обычно окрашены в разные цвета. Отверстия для вставления оголенных концов жил выполнены по технологии одно- и многопроволочной протяжки. Тонкие провода сечением до 2,5 мм2 оснащаются токопроводящей жилой, состоящей из одной медной или алюминиевой проволоки, более толстые, до 4 мм2 — из скрутки множества тонких проволочек (для выключателей 16 А).

Электрическая схема подключения перекрестных выключателей

Установочные изделия этого типа различаются между собой наличием разного количества контактов, управляющих одним или несколькими светильниками. Одноклавишные перекрестные промежуточные выключатели оснащены двумя плавающими (подвижными) и четырьмя стабильными (стационарными) контактами. Производители схему подключения проводов обычно помещают на заднюю часть пластикового основания прибора.

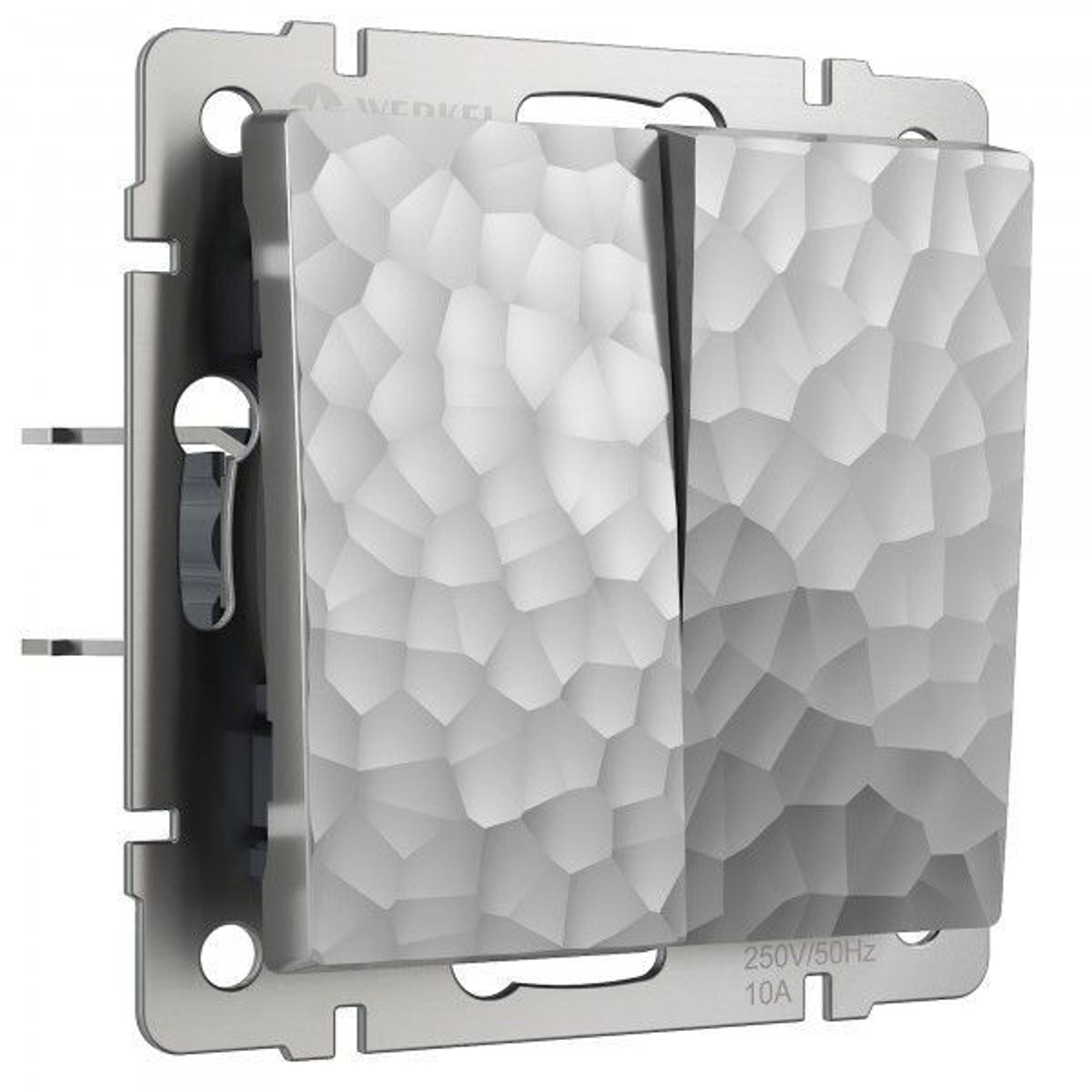

Двух-, трехклавишные перекрестные выключатели устроены сложнее, и у них, соответственно, сохраняется такая же пропорция: подвижных контактов в два раза меньше, чем неподвижных. У двухклавишных — 4 скользящих и 8 стационарных, у трехклавишных — 6 и 12.

Главная особенность этого типа приборов — зависимое переключение контактов. Если у простого двухклавишного выключателя контакты могут быть одновременно или по отдельности разомкнуты или замкнуты, то у перекрестного прибора контакты переключается только синхронно, то есть вместе. Кроме того, самостоятельно промежуточные выключатели применяться не могут, только в паре с проходными коммутационными приборами. При выборе перекрестного устройства нужно обращать внимание на количество рабочих контактов. У промежуточных выключателей число задействованных клемм всегда не меньше четырех штук.

С помощью таких переключателей стало возможным создавать гибкие эксплуатационные схемы управления светильниками. В первую очередь это касается инфраструктуры промышленных предприятий, занимающей десятки гектаров площади. Для освещения территории используются протяженные линии, которые удобнее отключать и включать из одного места.

Разбор схем подключения контактных групп

Возьмем для примера одноклавишный промежуточный переключатель Werkel W1113006 и повернем его к себе тыльной стороной. Плато основания содержит четыре пары клемм, каждая обозначена стрелкой, латинской буквой L и цифрами 1, 2. Знаки указывают на гнезда правильного подключения проводов. Клавиша выключателя имеет два положения, во время которых две пары контактов размыкается и замыкается одновременно.

Вверху входящими стрелками обозначается перекидная (подвижная) контактная группа. Внизу исходящими знаками маркируется стационарная (постоянная) контактная группа. Цветными линиями показаны выводы двух контактов: первого L1-1 и второго L2-2. Схема выключателя сделана так: в одном положении клавиши замыкаются выводы L1-1 и L2-2, а при щелчке L1 замыкается с контактом 2 и одновременно L2 с выводом 1. То есть контакты переключаются перекрестно.

Нулевой провод N соединяется с лампой, а фаза на светильник подходит из выходной клеммы 2 второго проходного выключателя.

Электрическая схема, состоящая из двух проходных и одного переходного выключателя, выглядит так. Клеммы подвижной группы контактов промежуточного коммутатора соединяются проводами, выходящими из первого проходного выключателя. Клеммы постоянной группы соединяются выходящими проводами со вторым проходным коммутатором.

Опытные электрики могут установкой специальных перемычек сделать из перекрестного проходной выключатель, придав первым универсальный характер.

Кстати, компания Werkel оснащает модели выключателей, кроме клавиш, еще и поворотным механизмом. Количество клемм и принцип работы при этом не меняются. А вот замыкание контактов выполняется устройством поворотного действия. Такие выключатели используются в ретро-интерьере.

Особенности монтажа и включение в цепь

Как уже отмечалось выше, устанавливаются выключатели инверсионного (переключающего) действия с использованием стандартных способов и методов, применяемых в электрохозяйстве или строительстве. Сначала намечаются места для расположения проходных и перекрестного коммутаторов. Затем с учетом намеченной точки установки и подключения к общей электрической схеме рисуется монтажная схема для промежуточного выключателя и задействованных с ним пары проходных коммутаторов.

Провода могут прокладываться открытым (поверхностным) способом или замуровываться в стену — скрытая (внутренняя укладка). В зависимости от выбранного приема выполняются подготовительные мероприятия: выдалбливаются штробы, посадочные гнезда, сверлятся отверстия для крепежных пластиковых дюбелей распределительных коробок. Затем прокладывается по стене или в штробах проводка, с разведением из распределительных коробок. К местам установки проходных и перекрестного выключателей согласно схеме выводятся концы жил.

Подключение одного промежуточного коммутатора

Чаще такое решение принимается для управления светом из трех точек в быту. Из распределительной коробки к контактной группе должно подходить четыре конца проводов, которые для подсоединения к выключателю нужно подготовить. В частности, снять изоляцию с жилы на длине 10–12 мм. На основании выключателей Werkel для этой цели предусмотрен специальный маркер (измерительный вырез), по которому нетрудно отмерить необходимое расстояние для зачистки изоляции. Далее нужно найти два провода, которые выходят из первого проходного коммутатора согласно монтажной схеме. Для облегчения работы изоляция проводов маркируется разными цветами.

Эти два провода подсоединяются к входным клеммам перекрестного выключателя. К выходным контактам присоединяются провода, которые пойдут на второй проходной коммутатор. Нанесенные стрелки помогают понять, какие клеммы относятся к входной, а какие — к выходной группе, тем самым снижая риск неправильного подключения. Здесь же, на обратной стороне основания механизма, переключения указываются номинальные ток и напряжение.

Подключение проходных и перекрестного переключателей может выполняться двумя способами. Во-первых, с помощью распределительной коробки, в которой производятся соединения в виде скруток. Во-вторых, с помощью кабеля напрямую. В этом случае количество соединений уменьшается, но число жил или длина кабеля увеличивается. Разводка становится надежнее, но объемнее. Выходом может стать использование импульсных реле.

В главе 1.7 ПУЭ «Заземление и защитные меры электробезопасности» прописано, что токопроводящие и металлические части, на которые в процессе эксплуатации могут попасть под напряжение, обязательно должны быть заземлены. Это касается металлических точечных светильников, люстр, бра. Для этих целей в кабеле служит провод желто-зеленого цвета.

После присоединения проводов перекрестный выключатель монтируется в установочную коробку при скрытом монтаже или закрепляется на поверхности стены при внешней разводке. В первом случае механизм коммутатора закрепляется распорными лапками, во втором — шурупами или саморезами. Далее на перекрестный выключатель ставятся декоративная рамка и клавиша для переключения контактов.

Схема подключения нескольких перекрестных выключателей

Для увеличения числа мест управления группами светильников в цепь включаются два и больше промежуточных коммутаторов. Теоретически подсоединять можно неограниченное число перекрестных выключателей, но на практике их количество не превышает пяти штук. Главный ограничитель — усложняющаяся общая схема разводки и снижение надежности электрической проводки из-за большого числа скруток.

В качестве примера разберем схему управления освещением с использованием двух проходных и пары перекрестных выключателей. В этой схеме фазный провод подводится на подвижный контакт первого проходного прибора. Далее через замкнутую контактную группу фаза подается на подвижный контакт первого перекрестного выключателя. Потом с выходной клеммы промежуточного коммутатора провод с током подсоединяется к подвижной контактной группе второго реверсного прибора. А с выходной клеммы фаза приходит на постоянный контакт второго проходного выключателя.

Лампа будет включаться/выключаться при нажатии на клавишу любого из четырех задействованных в схеме переключателей. Но есть один нюанс. Если все клавиши помещены в положение «отключено», то лампа не горит. В другой комбинации светильники будут поочередно включаться и гаснуть.

Число перекрестных коммутаторов ограничивается только увеличением количества проводов, в порядке подключения которых легко запутаться.

Выводы

Применение перекрестных выключателей приносит очевидные преимущества как с точки зрения экономии энергоресурсов, так и удобства для пользователей. Поэтому проходные и промежуточные коммутаторы становятся популярными не только в промышленно-хозяйственной сфере, но и в быту. Но, используя монтаж переключательной схемы, в которой коммутаторы расположены цепочкой, нужно внимательно отслеживать порядок соединения проводов, чтобы не допустить критических ошибок.
